群晖驱动编译篇（四）SA6400 CX314A – ConnectX-3 Pro

by Posted on

本驱动坑度：100，编译耗时： 5分钟以内，排坑两天（太新了，没文档）

设备信息：SA6400 DSM 7.2.1-69057 Update 5

内核信息：5.10.55+

引导：ARPL RR 24.7.1

驱动源码下载地址：https://www.mellanox.com/downloads/ofed/MLNX_EN-4.9-7.1.0.0/MLNX_EN_SRC-debian-4.9-7.1.0.0.tgz

目的：在SA6400 DSM7.2上使用CX314A网卡驱动，引导自带的驱动无法使用。

致谢：

你看到致谢这么多就应该知道有多坑了。。。

坑1：老编译环境无效。因为群晖工具链的GLIB C版本太低，与交叉编译工具的GLIB C版本匹配不上，所以DSM7.2 不能在群晖上编译群晖的插件了，需要在Deabin 11（内核版本也是5.10.x）上进行交叉编译。

坑2：老代码不兼容新内核。Nvidia已经没有维护ConnectX-3 代码很久了，所以不兼容新版本内核，这也导致了ARPL RR引导知道的mlx4_en驱动无效。同时SA6400想要使用ConnectX-3网卡，需要等待内核完全加载完才行，也就是引导的模块选择中需要去除掉mlx4_core 、mlx4_en、ml4_ib

使用指引：

  1. 修改ARPL RR版引导，去除模块mlx4_core mlx4_en mlx4_ib
  2. 删除/lib/modules/下的mlx4_core.ko、mlx4_en.ko、mlx4_ib.ko
sudo rm -rf /lib/modules/mlx4_core.ko
sudo rm -rf /lib/modules/mlx4_en.ko
sudo rm -rf /lib/modules/mlx4_ib.ko
  1. 将编译好的驱动mlx_compat.ko、mlx4_core.ko、mlx4_en.ko 复制到/lib/modules/
  2. 在群晖中创建计划任务，触发动作选”开机”，执行权限root，脚本内容如下：
sleep 10
/sbin/insmod /lib/modules/mlx_compat.ko
/sbin/insmod /lib/modules/mlx4_core.ko
sleep 5
/sbin/ifconfig eth2 up
/sbin/ifconfig eth3 up

其中eth2 和eth3 根据你的已有网卡和新增网卡来设置，比如我原先已经有两个网卡（eth0、eth1），我现在想要使用两个40G光口的CX314A,那就是需要额外启动eth2和eth3。

同时这里加载mlx4_core.ko会同时自动加载mlx4_en.ko。以最新源码来说mlx4_core.ko中包含了IB的驱动，但是没有IB交换机无法测试。

躺平玩法:

直接从Github下载我编译好的驱动，仅在SA6400 DSM 7.2.1-69057 Update 5 上验证。但因为是基于内核源码编译的，理论上能在内核版本为5.10.x的SA6400上使用

下载地址：DSMDriver/SA6400/ConnectX-3/build at main · adnin10086/DSMDriver (github.com)

战斗机玩法:

编译准备：

  1. 驱动源码：https://www.mellanox.com/downloads/ofed/MLNX_EN-4.9-7.1.0.0/MLNX_EN_SRC-debian-4.9-7.1.0.0.tgz
  2. 群晖内核源码：https://global.synologydownload.com/download/ToolChain/Synology%20NAS%20GPL%20Source/7.2-64570/epyc7002/linux-5.10.x.txz
  3. 交叉编译工具：https://global.synologydownload.com/download/ToolChain/toolchain/7.2-72746/AMD%20×86%20Linux%20Linux%205.10.55%20%28epyc7002%29/epyc7002-gcc1220_glibc236_x86_64-GPL.txz
  4. Debain 11机器一台

编译方法：

第一步：先解压文件：

tar -xf linux-5.10.x.txz
tar -xf epyc7002-gcc1220_glibc236_x86_64-GPL.txz
tar -xf MLNX_EN_SRC-debian-4.9-7.1.0.0.tgz
cd MLNX_EN_SRC-4.9-7.1.0.0/SOURCES/
tar -xf mlnx-en_4.9.orig.tar.gz

第二步：编译Makefile准备

在MLNX_EN_SRC-4.9-7.1.0.0/SOURCES/mlnx-en-4.9路径下执行以下命令

ln -s ofed_scripts/configure
rm -rf makefile
ln -s ofed_scripts/makefile
rm -rf Makefile
ln -s ofed_scripts/Makefile

第三步：内核编译配置初始化

在群晖源码内核中执行以下命令，博主的目录是/root/build/linux-5.10.x

cd /root/build/linux-5.10.x
apt update
apt install -y build-essential flex bison libssl-dev libelf-dev
cp synology/synoconfigs/epyc7002 .config
make oldconfig ; make modules_prepare
sed -i "s/#define UTS_RELEASE \"5.10.55\"/#define UTS_RELEASE \"5.10.55+\"/g" include/generated/utsrelease.h

第四步：源码修正

方式一：下载patch文件DSMDriver/SA6400/ConnectX-3/patch at main · adnin10086/DSMDriver (github.com)

cd /root/build/MLNX_EN_SRC-4.9-7.1.0.0/SURCES/mlnx-en-4.9
patch -p1 < 001_file_operations_to_proc_ops.patch
patch -p1 < 002_supported_coalesce_params.patch

方式二：人肉修改

修改/root/build/MLNX_EN_SRC-4.9-7.1.0.0/SURCES/mlnx-en-4.9/drivers/net/ethernet/mellanox/mlx4/crdump.c 第391行

static const struct file_operations crdump_proc_fops = {
        .owner          = THIS_MODULE,
        .open           = crdump_proc_open,
        .read           = seq_read,
        .llseek         = seq_lseek,
        .release        = seq_release,
};

修改为

static const struct proc_ops crdump_proc_fops = {
        .proc_open              = crdump_proc_open,
        .proc_read              = seq_read,
        .proc_lseek             = seq_lseek,
        .proc_release   = seq_release,
};

修改/root/build/MLNX_EN_SRC-4.9-7.1.0.0/SURCES/mlnx-en-4.9/drivers/net/ethernet/mellanox/mlx4/en_ethtool.c 第3233行

const struct ethtool_ops mlx4_en_ethtool_ops = {
        .get_drvinfo = mlx4_en_get_drvinfo,
#ifdef HAVE_ETHTOOL_xLINKSETTINGS
        .get_link_ksettings = mlx4_en_get_link_ksettings,
        .set_link_ksettings = mlx4_en_set_link_ksettings,
#endif

修改为

const struct ethtool_ops mlx4_en_ethtool_ops = {
#if LINUX_VERSION_CODE >= KERNEL_VERSION(5, 7, 0)
        .supported_coalesce_params = ETHTOOL_COALESCE_USECS |
                                     ETHTOOL_COALESCE_MAX_FRAMES |
                                     ETHTOOL_COALESCE_USE_ADAPTIVE,
#endif
        .get_drvinfo = mlx4_en_get_drvinfo,
#ifdef HAVE_ETHTOOL_xLINKSETTINGS
        .get_link_ksettings = mlx4_en_get_link_ksettings,
        .set_link_ksettings = mlx4_en_set_link_ksettings,
#endif

第五步：编译代码

下述/root/build 替换为你存放Linux源码和交叉编译工具的位置

export ARCH=x86_64
export CROSS_COMPILE=/root/build/x86_64-pc-linux-gnu/bin/x86_64-pc-linux-gnu-
./configure --with-mlx4-mod --with-mlx4_en-mod --kernel-sources=/root/build/linux-5.10.x
make

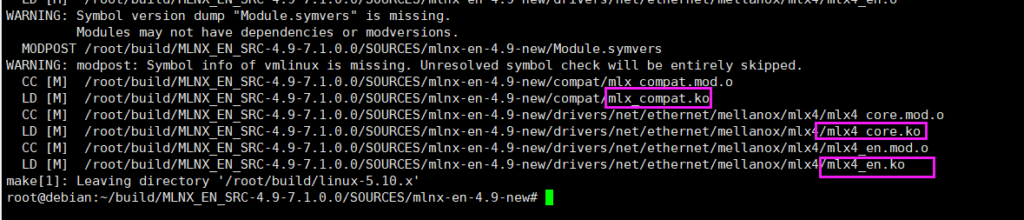

最后结果如下图：
